จะคำนวณความจุของคอนเดนเซอร์ได้อย่างไร?

ในฐานะซัพพลายเออร์คอนเดนเซอร์ ฉันมักจะพบกับลูกค้าที่กระตือรือร้นที่จะเข้าใจวิธีคำนวณความจุของคอนเดนเซอร์ ความรู้นี้มีความสำคัญเนื่องจากส่งผลโดยตรงต่อประสิทธิภาพและประสิทธิผลของกระบวนการทางอุตสาหกรรมต่างๆ ในบล็อกโพสต์นี้ ผมจะแนะนำคุณตลอดขั้นตอนสำคัญและปัจจัยที่เกี่ยวข้องกับการคำนวณความจุของคอนเดนเซอร์

ก่อนอื่น สิ่งสำคัญคือต้องเข้าใจว่าความจุของคอนเดนเซอร์หมายถึงอะไร ความจุของคอนเดนเซอร์หมายถึงความสามารถในการถ่ายเทความร้อนจากของไหลร้อน (โดยปกติจะเป็นไอ) ไปยังตัวกลางทำความเย็น (เช่น น้ำหรืออากาศ) ซึ่งจะช่วยควบแน่นไอให้เป็นของเหลว กระบวนการถ่ายเทความร้อนนี้วัดเป็นปริมาณความร้อนที่สามารถขจัดออกได้ต่อหน่วยเวลา โดยทั่วไปจะแสดงเป็นหน่วยวัตต์ (W) หรือหน่วยความร้อนบริติชต่อชั่วโมง (BTU/ชม.)

1. กำหนดภาระความร้อน

ขั้นตอนแรกในการคำนวณความจุคอนเดนเซอร์คือการกำหนดภาระความร้อน ภาระความร้อนหมายถึงปริมาณความร้อนที่ต้องกำจัดออกจากไอเพื่อควบแน่น สามารถคำนวณได้โดยใช้สูตรต่อไปนี้:

$Q = m \times \Delta H$

ที่ไหน:

$Q$ คือภาระความร้อน (เป็นจูลหรือบีทียู)
$m$ คืออัตราการไหลของไอระเหย (เป็นกิโลกรัม/วินาทีหรือปอนด์/ชม)
$\Delta H$ คือการเปลี่ยนแปลงเอนทาลปีของไอระหว่างการควบแน่น (เป็น J/kg หรือ BTU/lb)

การเปลี่ยนแปลงเอนทาลปี $\Delta H$ สามารถหาได้จากตารางไอน้ำหรือฐานข้อมูลคุณสมบัติทางอุณหพลศาสตร์ ตารางเหล่านี้แสดงค่าเอนทาลปีจำเพาะของไอที่อุณหภูมิและความดันต่างๆ การลบเอนทัลปีของไอก่อนการควบแน่นออกจากเอนทัลปีของของเหลวหลังการควบแน่น คุณสามารถระบุการเปลี่ยนแปลงเอนทัลปีได้

ตัวอย่างเช่น สมมติว่าเรามีไอระเหยที่มีอัตราการไหลของมวล 10 กิโลกรัม/วินาที และการเปลี่ยนแปลงเอนทาลปี 2000 กิโลจูล/กก. ในระหว่างการควบแน่น ภาระความร้อนจะเป็น:

$Q = 10 \text{ kg/s} \times 2000 \text{ kJ/kg} = 20,000 \text{ kJ/s} = 20000000 \text{ W}$

2. พิจารณาความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึม (LMTD)

ปัจจัยต่อไปที่ต้องพิจารณาคือความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึม (LMTD) LMTD คือการวัดความแตกต่างของอุณหภูมิเฉลี่ยระหว่างไอร้อนและตัวกลางทำความเย็นตลอดความยาวของคอนเดนเซอร์ ใช้เพื่ออธิบายความจริงที่ว่าอุณหภูมิที่แตกต่างกันระหว่างของเหลวทั้งสองเปลี่ยนแปลงไปตามคอนเดนเซอร์

สูตรคำนวณ LMTD คือ:

$LMTD=\frac{\Delta T_1 - \Delta T_2}{\ln(\frac{\Delta T_1}{\Delta T_2})}$

A 7 B 5

ที่ไหน:

$\Delta T_1$ คือความแตกต่างของอุณหภูมิระหว่างไอร้อนและตัวกลางทำความเย็นที่ปลายด้านหนึ่งของคอนเดนเซอร์
$\Delta T_2$ คือความแตกต่างของอุณหภูมิระหว่างไอร้อนและตัวกลางทำความเย็นที่ปลายอีกด้านของคอนเดนเซอร์

LMTD ถือเป็นพารามิเตอร์ที่สำคัญเนื่องจากส่งผลต่ออัตราการถ่ายเทความร้อน โดยทั่วไป LMTD ที่ใหญ่ขึ้นจะส่งผลให้อัตราการถ่ายเทความร้อนสูงขึ้น

3. กำหนดค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม (U)

ค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม (U) แสดงถึงความสามารถของคอนเดนเซอร์ในการถ่ายเทความร้อนจากไอร้อนไปยังตัวกลางทำความเย็น โดยคำนึงถึงความต้านทานความร้อนของผนังคอนเดนเซอร์ ปัจจัยการเปรอะเปื้อน และค่าสัมประสิทธิ์การถ่ายเทความร้อนแบบพาความร้อนทั้งด้านไอและตัวกลางทำความเย็น

ค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมสามารถหาได้จากการทดลองหรือประมาณโดยใช้ความสัมพันธ์โดยพิจารณาจากประเภทของคอนเดนเซอร์ คุณสมบัติของของไหล และสภาวะการไหล ค่าทั่วไปของ U สำหรับคอนเดนเซอร์ประเภทต่างๆ อยู่ระหว่าง 200 ถึง 2000 W/(m²·K)

4. คำนวณความจุคอนเดนเซอร์

เมื่อคุณกำหนดภาระความร้อน, LMTD และค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมแล้ว คุณสามารถคำนวณความจุคอนเดนเซอร์ได้โดยใช้สูตรต่อไปนี้:

$Q = U \คูณ A \คูณ LMTD$

ที่ไหน:

$Q$ คือภาระความร้อน (เป็นวัตต์หรือ BTU/ชม.)
$U$ คือค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม (เป็น W/(m²·K) หรือ BTU/(hr·ft²·°F))
$A$ คือพื้นที่การถ่ายเทความร้อนของคอนเดนเซอร์ (ในหน่วย m² หรือ ft²)
$LMTD$ คือความแตกต่างของอุณหภูมิเฉลี่ยลอการิทึม (เป็น K หรือ °F)

ด้วยการจัดเรียงสูตรใหม่ คุณสามารถแก้โจทย์สำหรับพื้นที่การถ่ายเทความร้อน $A$:

$A=\frac{Q}{U \times LMTD}$

ตัวอย่างเช่น สมมติว่าเรามีภาระความร้อน 20000000 W ค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวม 500 W/(m²·K) และ LMTD 20 K พื้นที่ถ่ายเทความร้อนที่ต้องการจะเป็น:

$A=\frac{20000000 \text{ W}}{500 \text{ W/(m²·K)} \times 20 \text{ K}} = 200 \text{ m²}$

ปัจจัยอื่น ๆ ที่ต้องพิจารณา

นอกจากการคำนวณข้างต้นแล้ว ยังมีปัจจัยอื่นๆ อีกหลายประการที่อาจส่งผลต่อความจุของคอนเดนเซอร์ ซึ่งรวมถึง:

การเปรอะเปื้อน: เมื่อเวลาผ่านไป พื้นผิวคอนเดนเซอร์อาจเปรอะเปื้อนไปด้วยสิ่งสกปรก ตะกรัน หรือสิ่งปนเปื้อนอื่นๆ สิ่งนี้สามารถลดค่าสัมประสิทธิ์การถ่ายเทความร้อนโดยรวมและเพิ่มความต้านทานความร้อน ซึ่งจะช่วยลดความจุคอนเดนเซอร์ การทำความสะอาดและบำรุงรักษาเป็นประจำถือเป็นสิ่งสำคัญเพื่อป้องกันการเปรอะเปื้อน
อัตราการไหล: อัตราการไหลของไอและตัวกลางทำความเย็นอาจส่งผลต่อความจุของคอนเดนเซอร์ด้วย อัตราการไหลที่สูงขึ้นโดยทั่วไปส่งผลให้ค่าสัมประสิทธิ์การถ่ายเทความร้อนสูงขึ้นและประสิทธิภาพการถ่ายเทความร้อนดีขึ้น อย่างไรก็ตาม อัตราการไหลที่มากเกินไปยังสามารถเพิ่มแรงดันตกและการใช้พลังงานได้อีกด้วย
การออกแบบคอนเดนเซอร์: การออกแบบคอนเดนเซอร์ รวมถึงประเภทของท่อ การจัดวางท่อ และโครงร่างของเปลือก อาจส่งผลกระทบอย่างมีนัยสำคัญต่อความจุของคอนเดนเซอร์ การออกแบบที่แตกต่างกันเหมาะสำหรับการใช้งานและสภาพการทำงานที่แตกต่างกัน

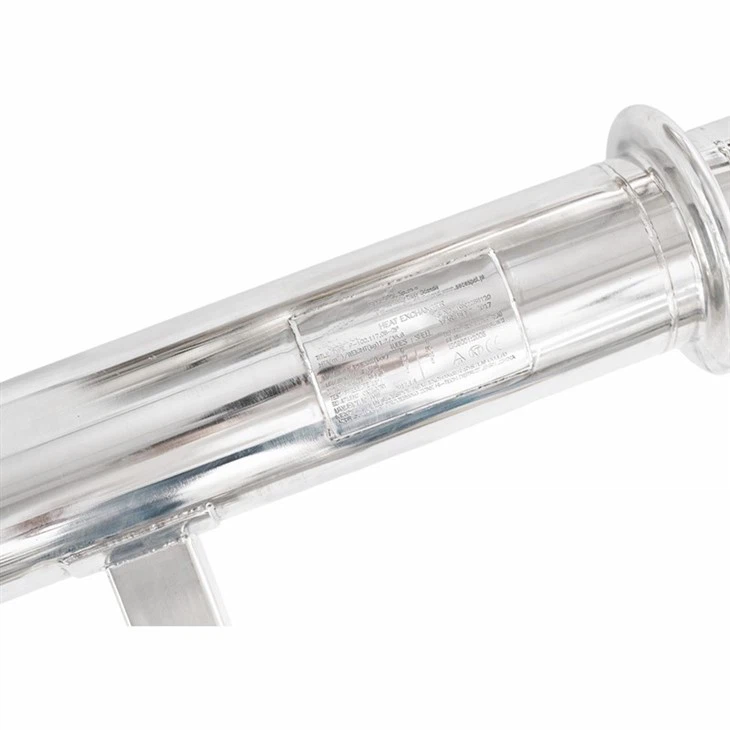

ที่บริษัทของเรา เรานำเสนอคอนเดนเซอร์ที่หลากหลายเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเรา ผลิตภัณฑ์ของเราประกอบด้วยเครื่องแลกเปลี่ยนความร้อนแบบ Double Tubesheet สำหรับอุตสาหกรรมยา-เครื่องแลกเปลี่ยนความร้อนเหล็กกล้าคาร์บอน, และเปลือกท่อเหล็กกล้าคาร์บอนและตัวแลกเปลี่ยนความร้อนแบบท่อ- วิศวกรที่มีประสบการณ์ของเราสามารถช่วยคุณเลือกคอนเดนเซอร์ที่เหมาะกับการใช้งานของคุณ และให้การคำนวณกำลังการผลิตที่แม่นยำแก่คุณ

หากคุณสนใจที่จะซื้อคอนเดนเซอร์หรือต้องการข้อมูลเพิ่มเติมเกี่ยวกับผลิตภัณฑ์ของเรา โปรดติดต่อเรา เรามุ่งมั่นที่จะมอบผลิตภัณฑ์คุณภาพสูงและการบริการลูกค้าที่เป็นเลิศแก่คุณ

อ้างอิง

Incropera, FP, และ DeWitt, DP (2002) พื้นฐานของความร้อนและการถ่ายเทมวล จอห์น ไวลีย์ แอนด์ ซันส์
เคิร์น, ดีคิว (1950) กระบวนการถ่ายเทความร้อน แมคกรอ-ฮิลล์.
เพอร์รี่ RH และกรีน DW (1997) คู่มือวิศวกรเคมีของเพอร์รี่ แมคกรอ-ฮิลล์.
